環壓式薄壁不銹鋼管

Ring Pressure Connected Stainless Steel Pipe Fittings

環壓式連接技術是卡壓式連接基礎上發展和改進，屬于第三代卡壓連接技術。

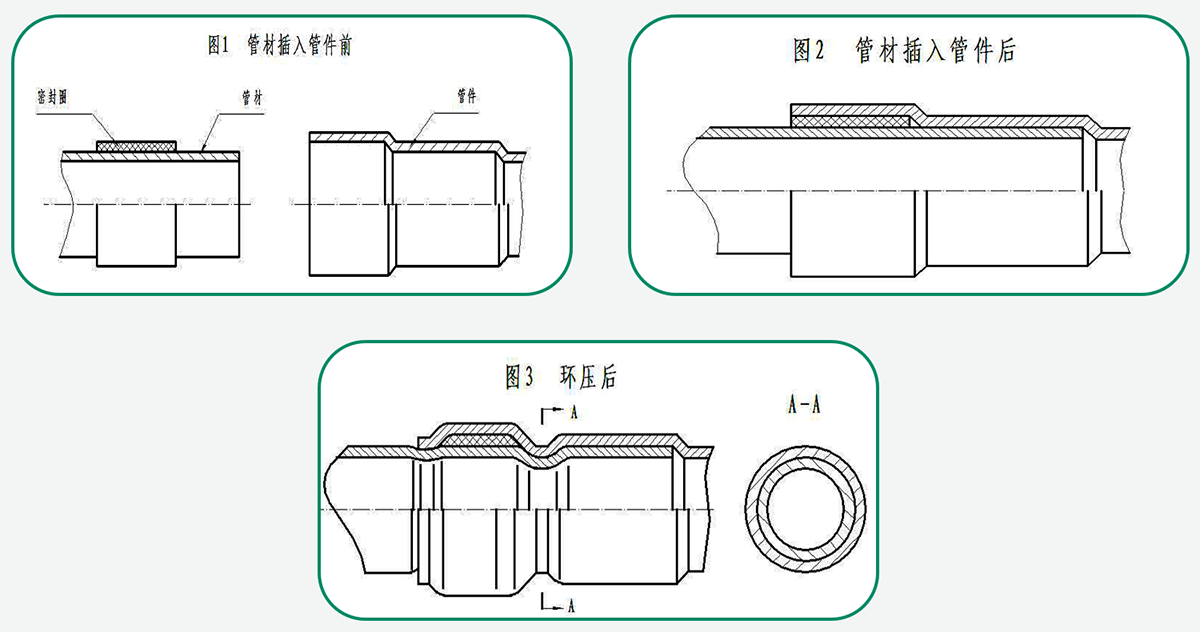

環壓連接是一種通過冷擠壓手段實現管材與管件連接密封的方式，它是將預先套上矩形密封圈的管材插入環壓管件的承口，從外部對承口的穩定段和密封段沿圓周方向施壓。壓制中，承口的穩定段連同插入的管材一起下凹變形后抱死鎖緊；對密封段的施壓使得密封材料在腔體內變形流動以充分填充管材與管件之間的縫隙，從而實現管材的有效密封。

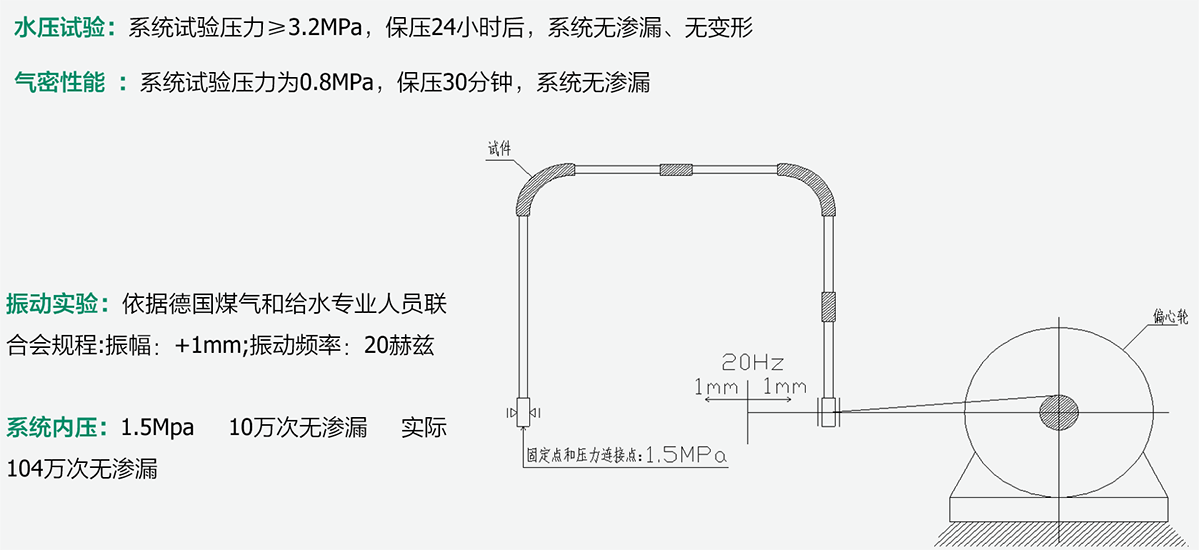

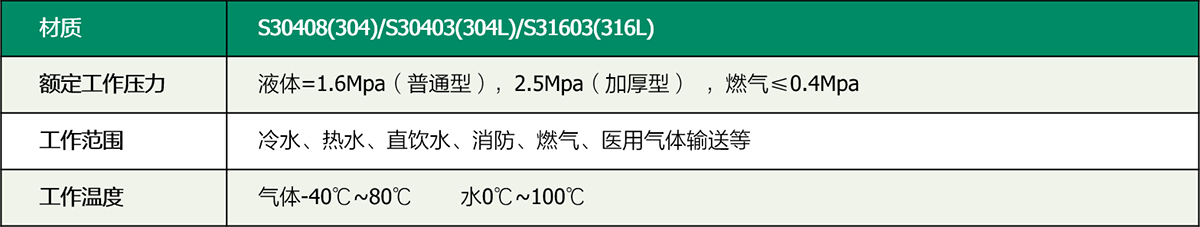

環壓技術參數：

執行標準：

Q/ZGH001-2017        《低壓流體輸送用環壓式不銹鋼管件》

CECS277-2010          《建筑給水排水薄壁不銹鋼管連接技術規程》

CECS305-2011          《環壓連接管道工程技術規程》

10S407-2                  《建筑給水薄壁不銹鋼管道安裝》

CJJ94-2009               《城鎮燃?xì)馐覂?nèi)工程施工與質量驗收規范》

GB/T29038-2012       《薄壁不銹鋼管道技術規范》

GB/7 33926-2017      《不銹鋼環壓式管件》

抗拉拔強度     環壓式管件抗拉阻力與GB/T19228.1

《不銹鋼卡壓式管件》抗拉阻力要求的對比

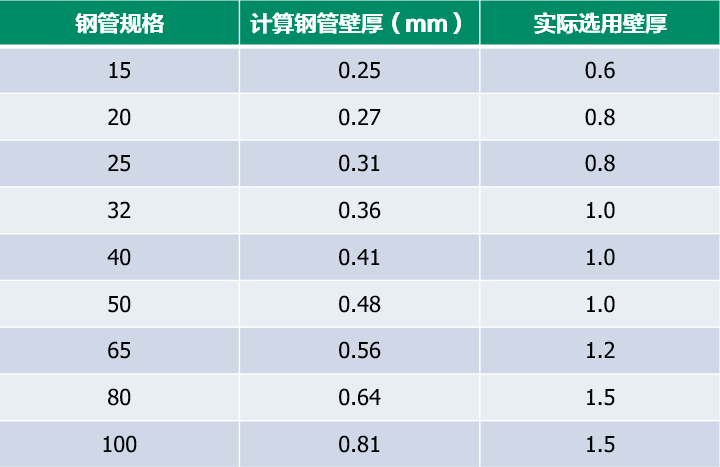

環壓連接強度計算與實際選用壁厚

腐蝕余量對不銹鋼沒有實際意義

不銹鋼管壁厚的選定與連接強度密切相關

環壓技術降低了連接強度對管材壁厚的依賴
